Représentation

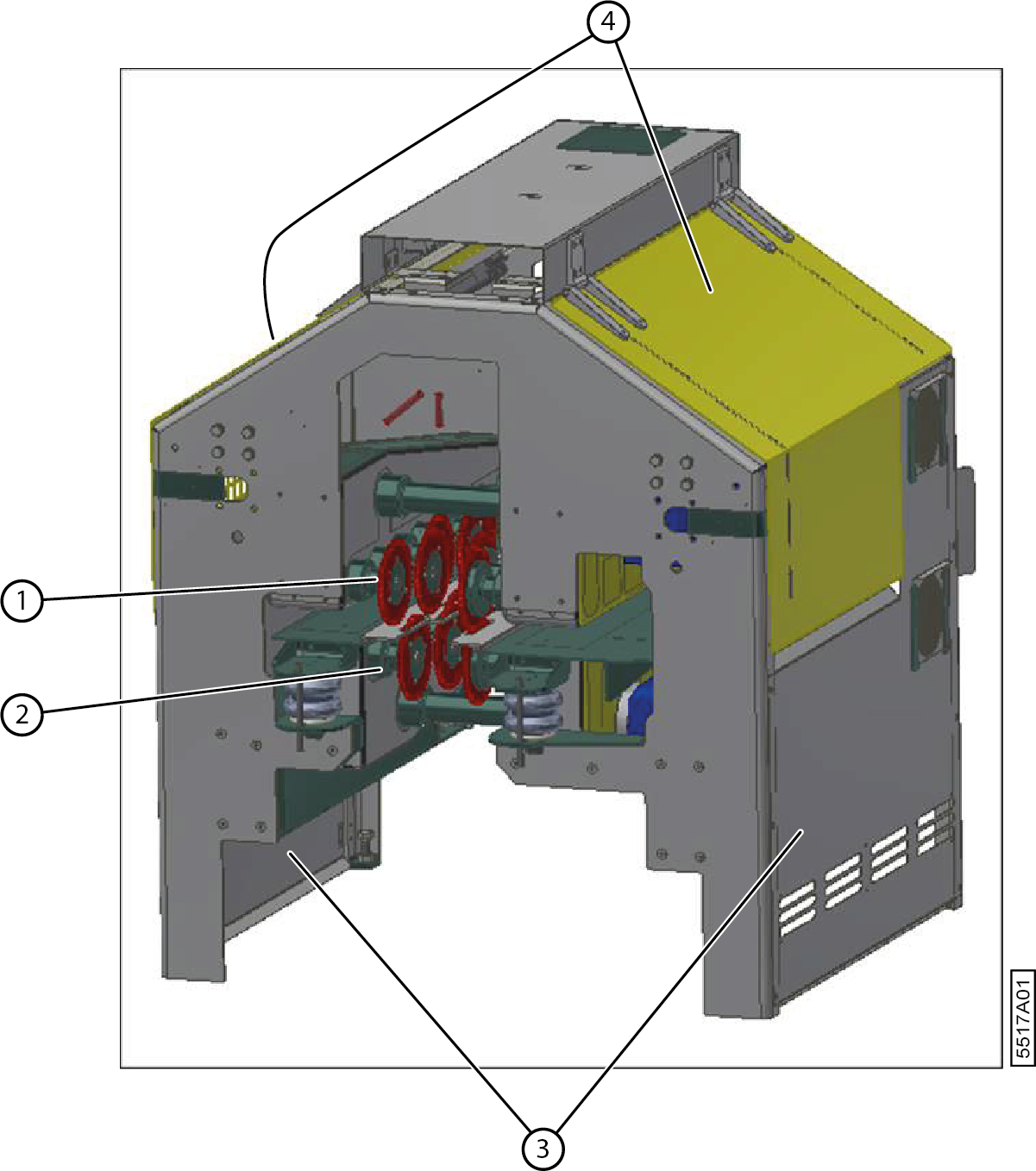

Figure 1. Représentation
Les éléments suivants sont importants pour le bon fonctionnement de la machine.
N° Description Plus d’informations
1 Convoyeur à étoiles supérieur Le convoyeur à étoiles transporte le lin de la machine précédente à travers le diviseur. Le convoyeur à étoiles est entraîné par un moteur électrique. Toutes les étoiles du convoyeur à étoiles sont entraînées par le boîtier de courroie.
2 Convoyeur à étoiles inférieur Le convoyeur à étoiles transporte le lin de la machine précédente à travers le diviseur. Le convoyeur à étoiles est entraîné par un moteur électrique. Toutes les étoiles du convoyeur à étoiles sont entraînées par le boîtier de courroie.
3 Protection inférieure Il s’agit d’une protection à charnière sur le côté droit (côté pied), qui se ferme à l’aide de charnières à pêne. Il s’agit d’une protection fixe sur le côté gauche (côté tête).
4 Protection supérieure Chaque côté possède une protection qui peut être ouverte à l’aide de vérins pneumatiques.
Le convoyeur à étoiles inférieur peut être levé et abaissé à l’aide du levier du groupe des distributeurs (9), relié aux soufflets à air comprimé à l’avant (6) et à l’arrière (7).

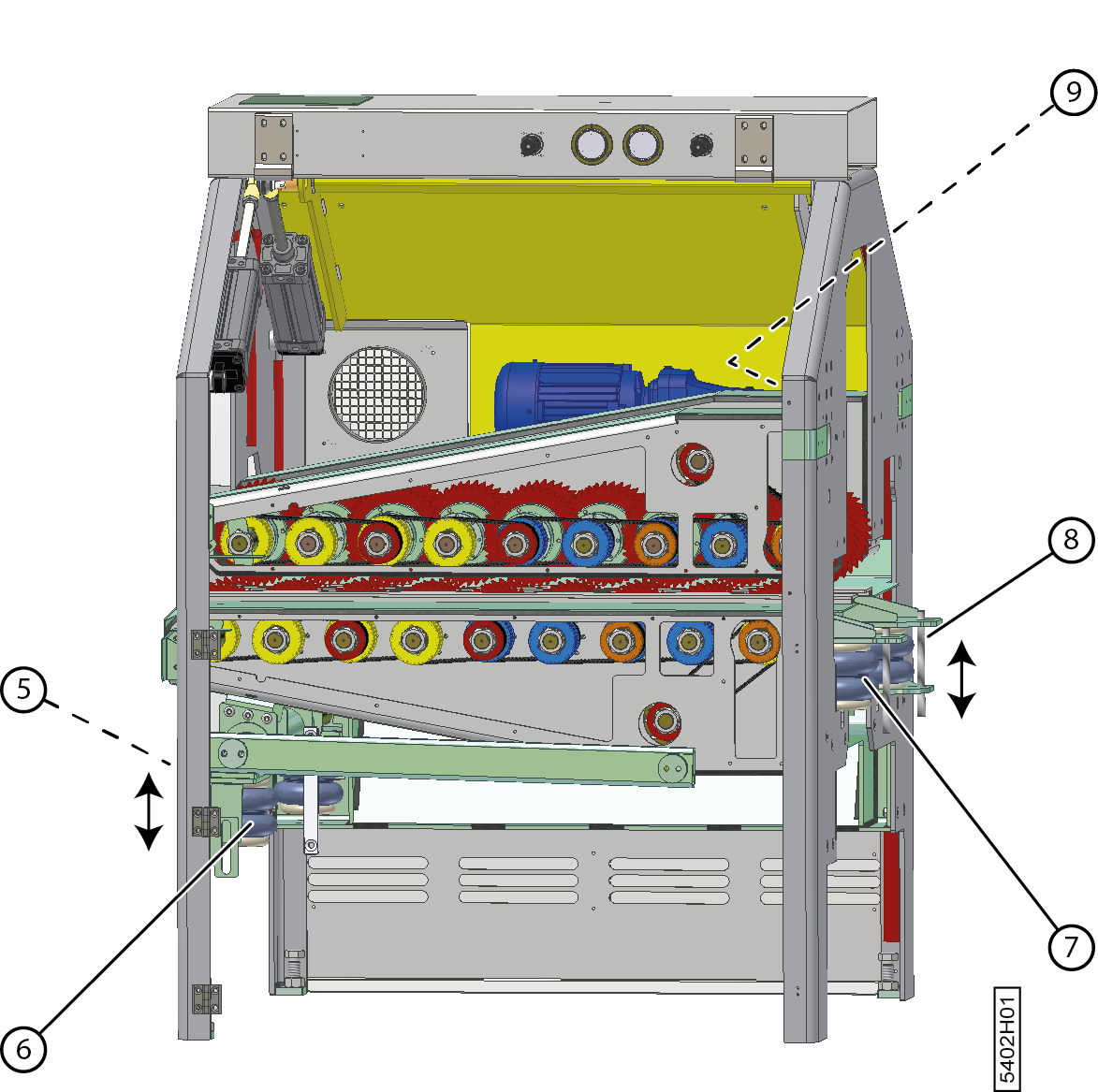

Figure 2. Vue de droite
  • Sans pression à air comprimé ou avec le levier vers le bas, le convoyeur à étoiles inférieur est en position de maintenance.
  • Avec la pression à air comprimé et le levier vers le haut, le convoyeur à étoiles est dans sa position de travail et se déplace de haut en bas en fonction de l’épaisseur de la nappe et des pierres éventuelles et du flux de produits. La position la plus haute est limitée mécaniquement à l’avant (5) et à l’arrière (8) par une tige filetée.
