La ligne de teillage dispose d’un système de commande qui fonctionne principalement avec les écrans de commande. Voir la notice d’instructions du fabricant du système de commande de la ligne de teillage, mentionnées sur les schémas électriques.

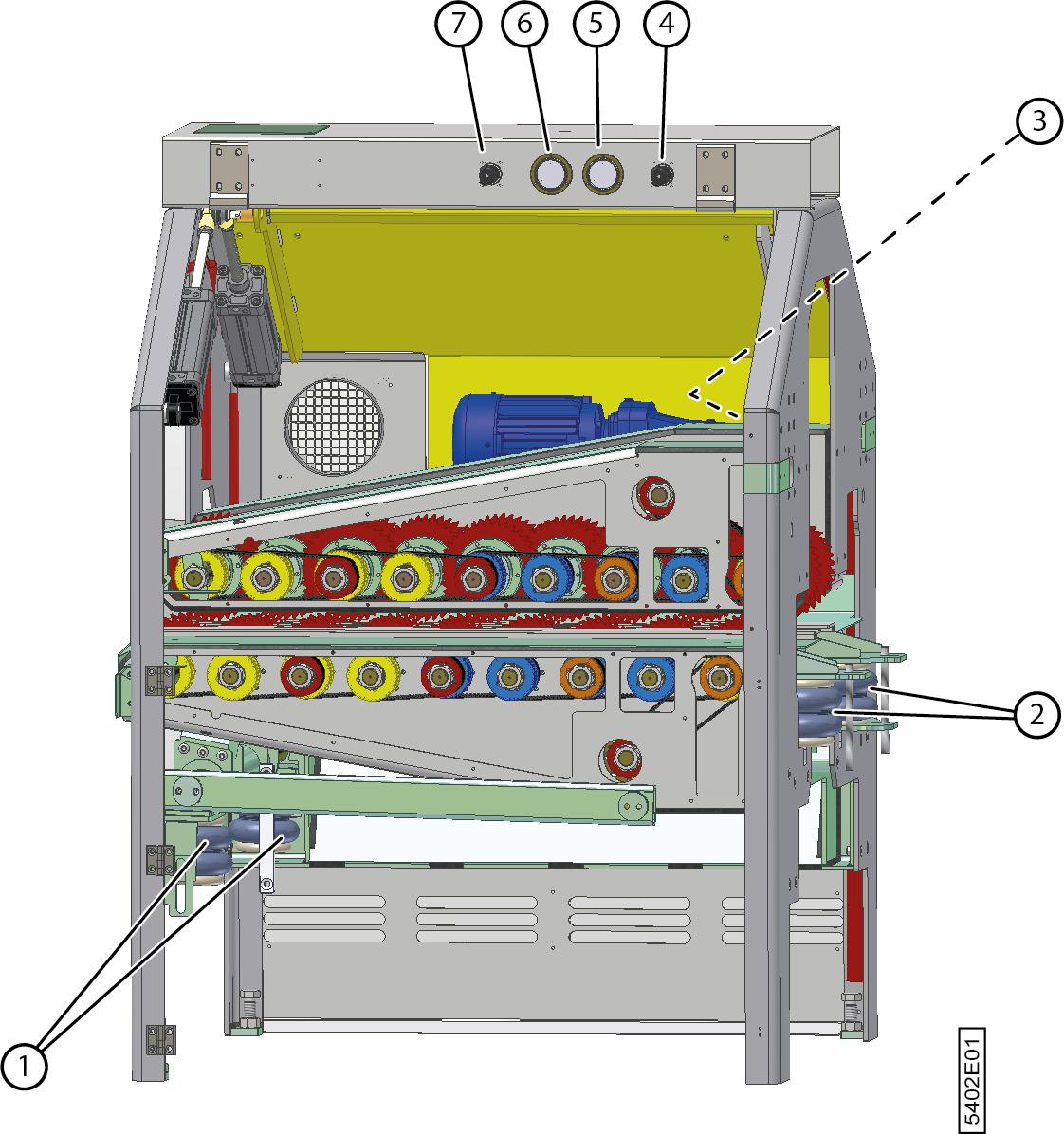

En outre, il existe des organes de commande pour les fonctions d’air comprimé.Figure 1. Vue de droite

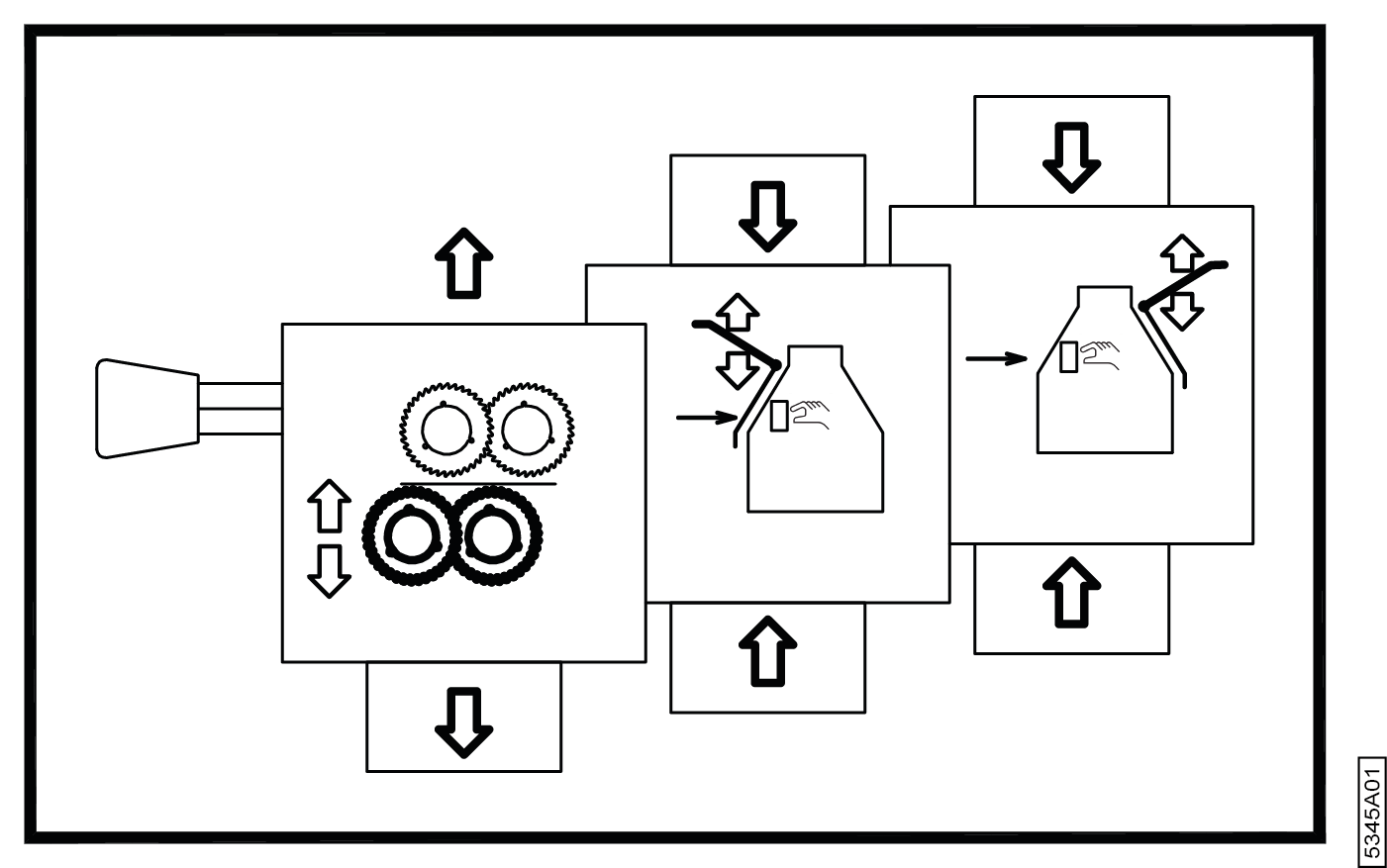

Le groupe des distributeurs (3) est actionné après l’ouverture de la protection, ce qui arrête la ligne de teillage en toute sécurité.Figure 2. Autocollant d’instructions de travail
Élément
Plus d’informations
Le convoyeur à étoiles inférieur est en mouvement :
En haut pendant la montée du levier
En bas pendant l’abaissement du levier
La pression peut être ajustée avec les régulateurs (4) et (7).
La protection sur le côté du groupe des distributeurs (3) est contrôlé à partir de l’écran de commande.
La protection de l’autre côté du groupe des distributeurs (3) est contrôlé depuis l’écran de commande.
La pression dans les soufflets à air comprimé avant (1) est réglée avec le régulateur (7) et lue sur le manomètre (6).
Sens anti-horaire = plus de pression pour des vitesses de production plus élevées
Sens horaire = moins de pression pour une moindre consommation d’air comprimé
Figure 3. Autocollant d’instructions de travail
La pression dans les soufflets à air comprimé arrière (2) est réglée avec le régulateur (5) et lue sur le manomètre (6).
