Prenez le schéma pneumatique en main pour mieux comprendre le fonctionnement des soufflets.
La structure supérieure peut être soulevée pneumatiquement par les 3 soufflets pneumatiques montés sur le châssis de l’ouvreuse. Le réglage de l’air comprimé pour le fonctionnement des soufflets est situé au-dessus du broyeur à cailloux.

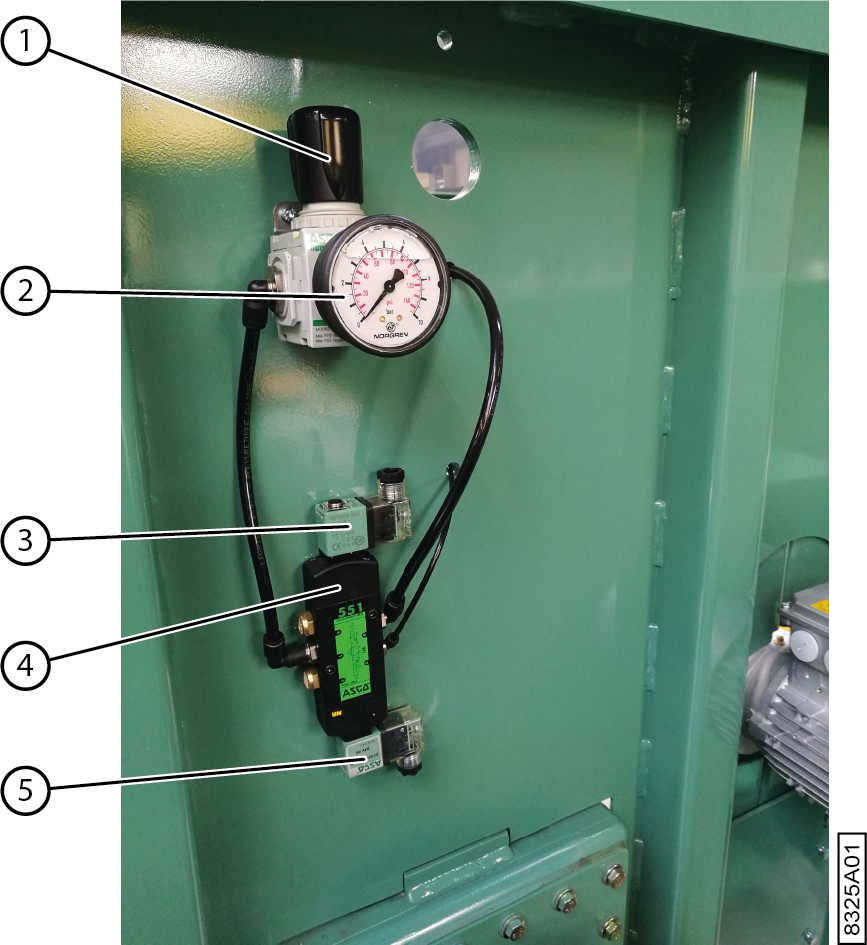

Le soufflet peut être actionné par un levier pneumatique ou par une commande électrique. Dans l’explication qui suit, nous parlerons du fonctionnement via les bobines électriques (3) (5) et la soupape (4).Figure 1. Réglage de l’air comprimé
Figure 2. Exemples d’étiquettes
Désactivez la machine en toute sécurité.
Activez l’alimentation de l’air comprimé.
En présence d’air comprimé, le manomètre (2) indique une certaine pression d’air.
La mention « Bar » est affichée sur le cadran noir du manomètre.
Si ce n’est pas le cas, actionnez le bouton de réglage du régulateur d’air comprimé (1).
Pour augmenter la pression de l’air comprimé, tournez le bouton de réglage du régulateur d’air comprimé vers la gauche. Le manomètre indiquera alors une pression d’air comprimé plus élevée.
Pour diminuer la pression de l’air comprimé, tournez le bouton de réglage du régulateur d’air comprimé vers la droite. Le manomètre indiquera alors une pression d’air comprimé plus basse.
Activez la soupape pneumatique via la commande électrique par laquelle les soufflets sont actionnés.
Vérifiez visuellement que les soufflets pneumatiques ont atteint leur position la plus haute.
La position la plus haute est atteinte lorsque le châssis vient buter contre les butées mécaniques.
Continuez à tourner le bouton du régulateur d’air comprimé jusqu’à ce que le manomètre augmente encore de 0,5 bar.
Veillez à ce que la pression d’air comprimé réglée ne dépasse pas la pression maximale du soufflet. Référez-vous aux instructions d’utilisation ou aux étiquettes du composant d’air comprimé.
Verrouillez le bouton de réglage du régulateur d’air comprimé.
