Représentation

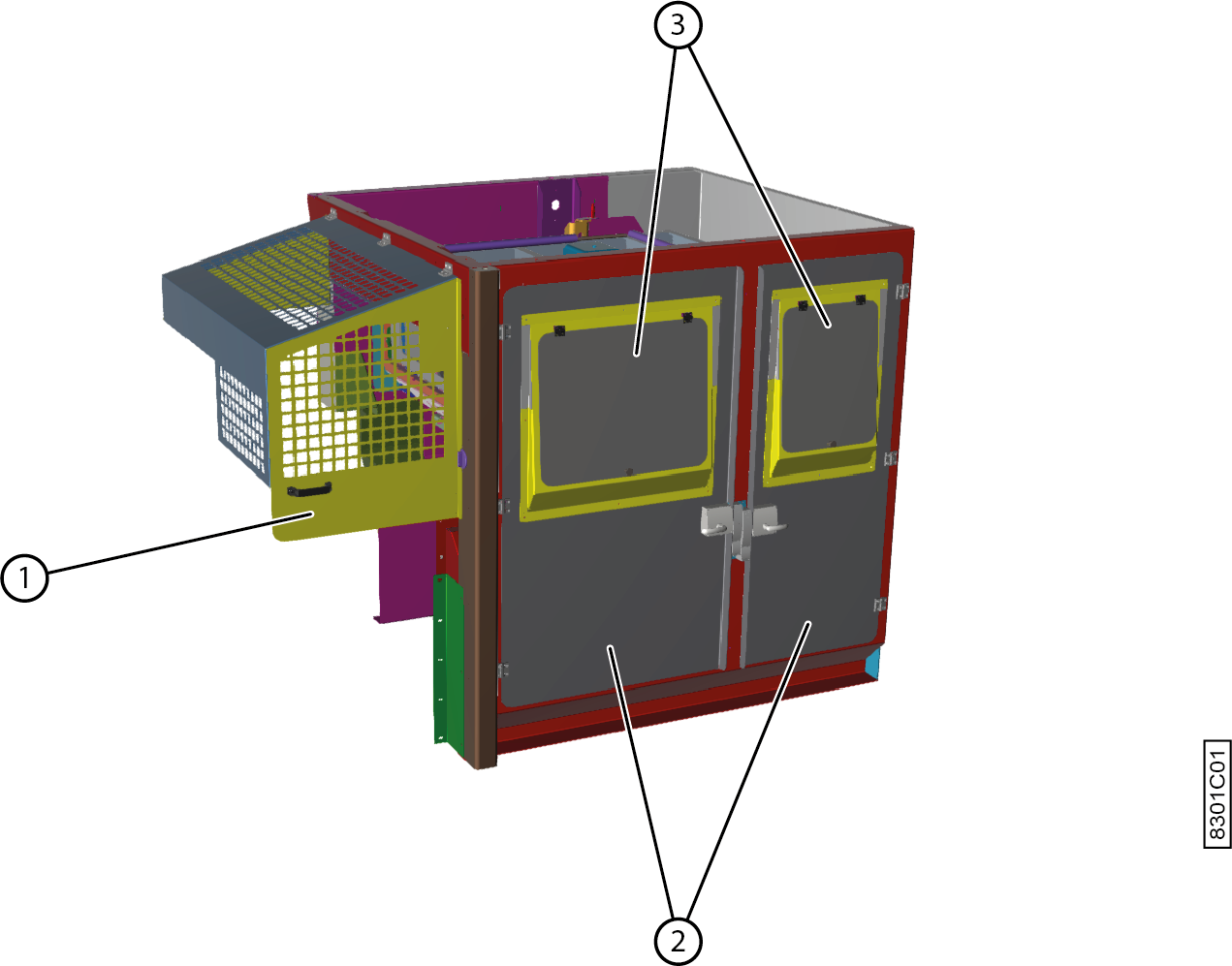

Figure 1. Représentation côté pied
N° Description Plus d’informations
1 Grille de protection d’entrée L’ouvreuse est équipé d’une grille de protection à l’entrée, limitant l’accès direct.
2 Porte d’accès sécurisée Pour accéder à l’ouvreuse, vous devez ouvrir l’une des portes d’accès sécurisées.
3 Trappe de protection Vous pouvez contrôler visuellement le fonctionnement de la machine en ouvrant l’une des trappes de protection de la porte d’accès. L’ouvreuse ne doit pas s’arrêter pour cela.

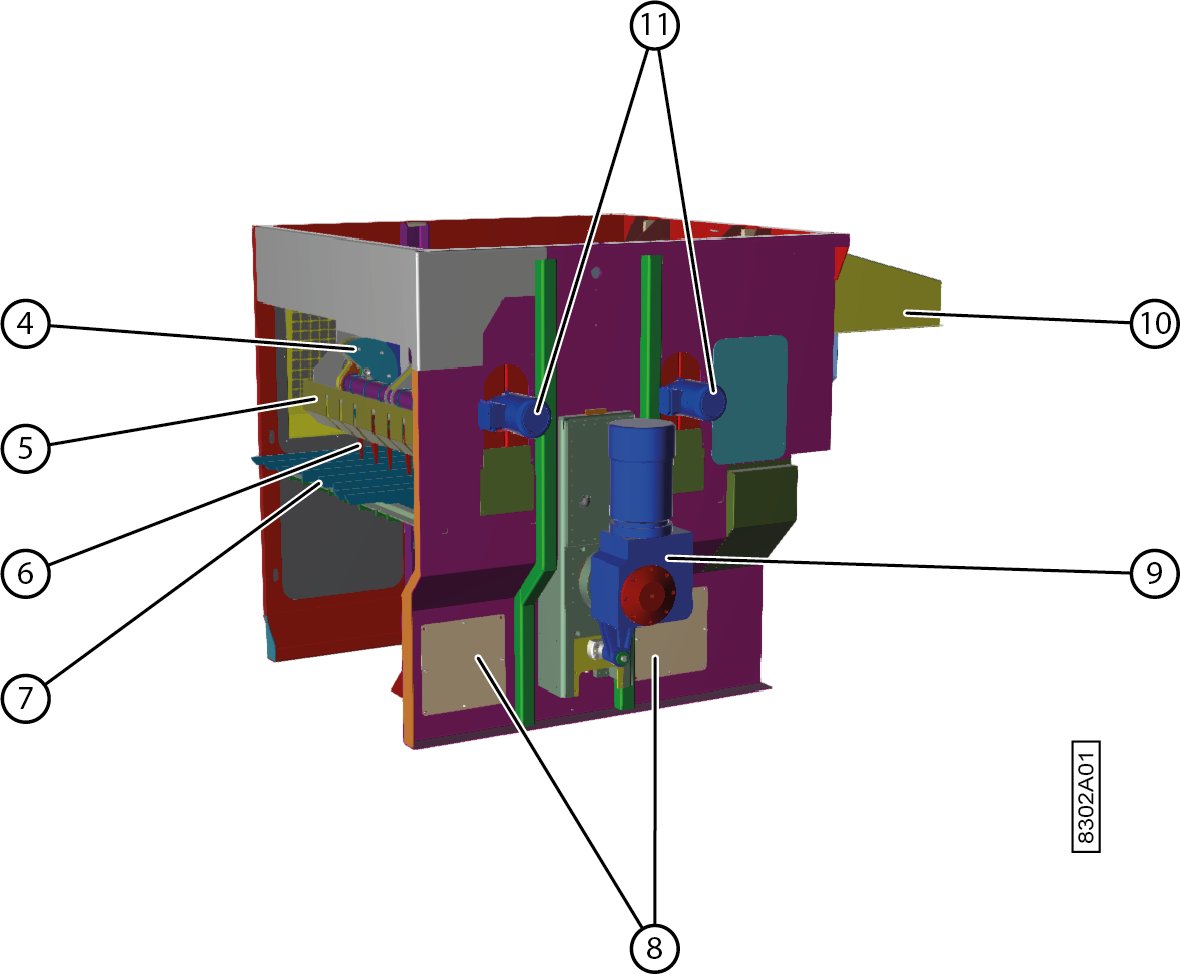

Figure 2. Représentation côté tête
N° Description Plus d’informations
4 Excentrique L’ouvreuse se compose de deux excentriques. Ces derniers permettent aux dents de déplacer le lin dans la machine. L’excentrique est entraîné par un motoréducteur.
5 Plaque de guidage La plaque de guidage fait partie de l’andaineur basculant dans la structure supérieure et assure le guidage du lin.
6 Dents Différentes dents sont montées sur l’arbre d’attache et déplacent le lin à travers la machine.
7 Lattes de guidage Le lin glisse sur une structure ouverte de lattes de guidage, permettant aux impuretés de tomber à travers.
8 Canal d’aspiration Le déplacement du lin provoque de la poussière qui est aspirée par deux canaux d’aspiration.
9 Broyeur à cailloux Les impuretés, telles que les pierres et les mottes de terre, sont broyées et évacuées du lin par le broyeur à cailloux.
10 Grille de protection L’ouvreuse est équipé à l’avant d’une grille de protection surveillée, limitant l’accès direct à la machine.
11 Entraînement de l’excentrique Les deux moteurs assurent l’entraînement des excentriques qui déplacent les dents à travers le lin.
