Organes de commande

La ligne de teillage dispose d’un système de commande qui fonctionne principalement avec les écrans de commande.

Voir la notice d’instructions du fabricant du système de commande de la ligne de teillage, mentionnées sur les schémas électriques.

Des éléments de commande sont fournis pour les fonctions d’air comprimé sur la machine.

Figure 1. Vue avant gauche [A] et vue avant droite [B]
N° Description Plus d’informations
1 Unité de traitement d’air
  • Activation/désactivation de l’ajout d’air comprimé
    Figure 2. Autocollant d’instructions de travail
    Conseil : Il y a ajout d’air comprimé lorsque le bouton rotatif est aligné sur la conduite pneumatique.
  • Réglage de la pression vers le groupe des distributeurs (2)
    Figure 3. Autocollant d’instructions de travail
    milieu : Ne réglez pas la pression plus haut que nécessaire pour le bon fonctionnement.
  • Ajout de lubrifiant
2 Groupe des distributeurs Activation/désactivation des différentes fonctions d’air comprimé, de gauche à droite sur la figure suivante :
  • Coussins d’air pour les rouleaux broyeurs du broyeur de tête (5) et (6) et pour les rouleaux broyeurs du broyeur de pied (7) et (8), la pression exercée sur chacune de ces quatre pièces pouvant être réglée séparément
  • Coussin d’air de la chaîne à maillons, la pression exercée sur la poulie avant est réglée au niveau de (1)
  • Vérins pneumatiques pour la roulette de pression de la chaîne à maillons du broyeur de tête (3) et pour la roulette de pression de la chaîne à maillons du broyeur de pied (4), dont les pressions peuvent être réglées séparément.
  • Protections du côté droit, de l’autre côté de l’éventuel groupe de distributeurs commandé manuellement
  • Protections du côté gauche, du même côté que l’éventuel groupe de distributeurs commandé manuellement
Figure 4. Autocollant d’instructions de travail
3 Régulateur de pression de la poulie avant :
  • Sens anti-horaire = davantage de pression en cas de nappe de lin plus épaisse
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé
4 Régulateur de pression des roulettes de pression :
  • Sens anti-horaire = davantage de pression en cas de nappe de lin plus épaisse
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé
5 Régulateur de pression de la partie 1 (rouleaux broyeurs du vérin supérieur) :
  • Sens anti-horaire = davantage de pression en cas de lin épais
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé

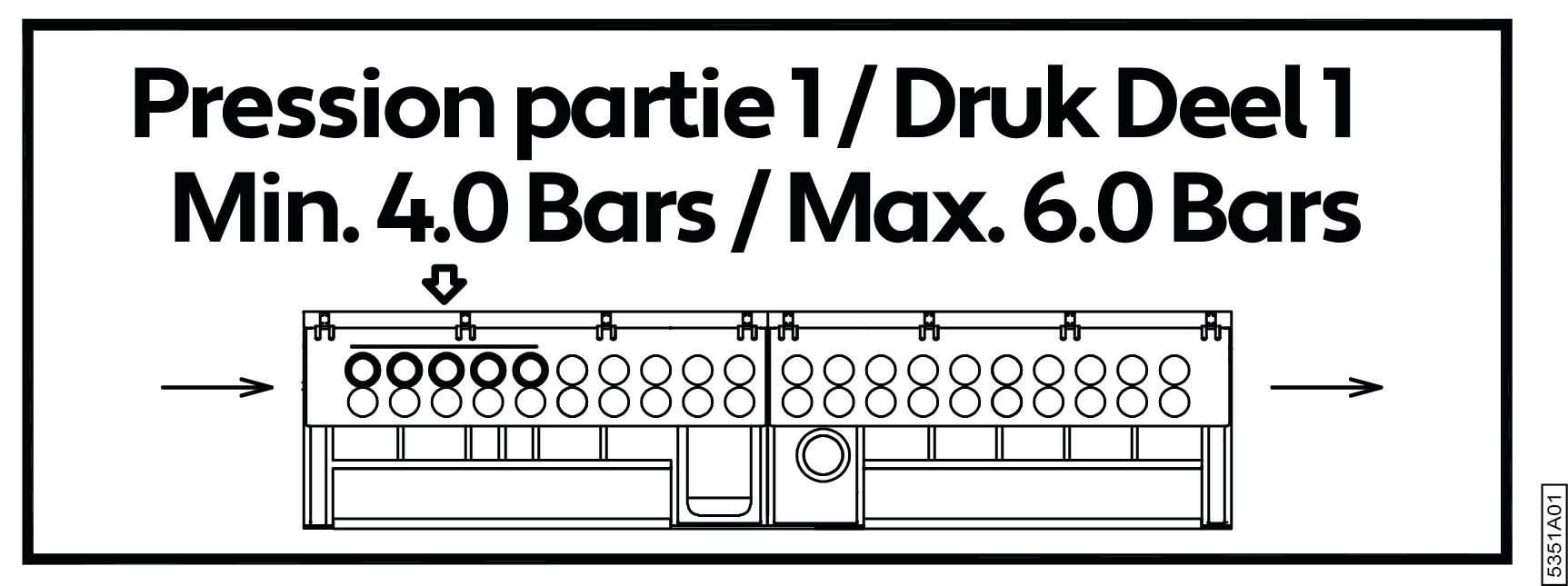

Figure 5. Autocollant d’instructions de travail
6 Régulateur de pression de la partie 2 (rouleaux broyeurs du vérin supérieur) :
  • Sens anti-horaire = davantage de pression en cas de lin épais
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé

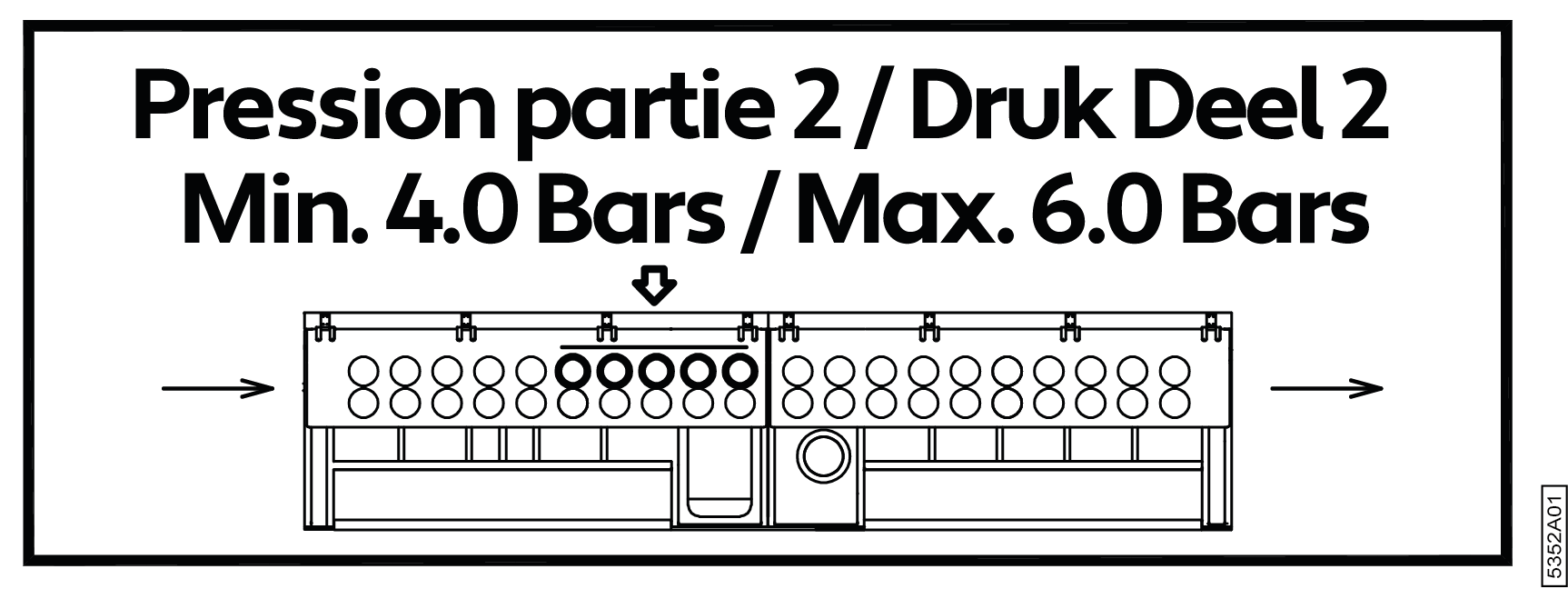

Figure 6. Autocollant d’instructions de travail
7 Régulateur de pression de la partie 3 (rouleaux broyeurs du vérin inférieur) :
  • Sens anti-horaire = davantage de pression en cas de lin épais
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé

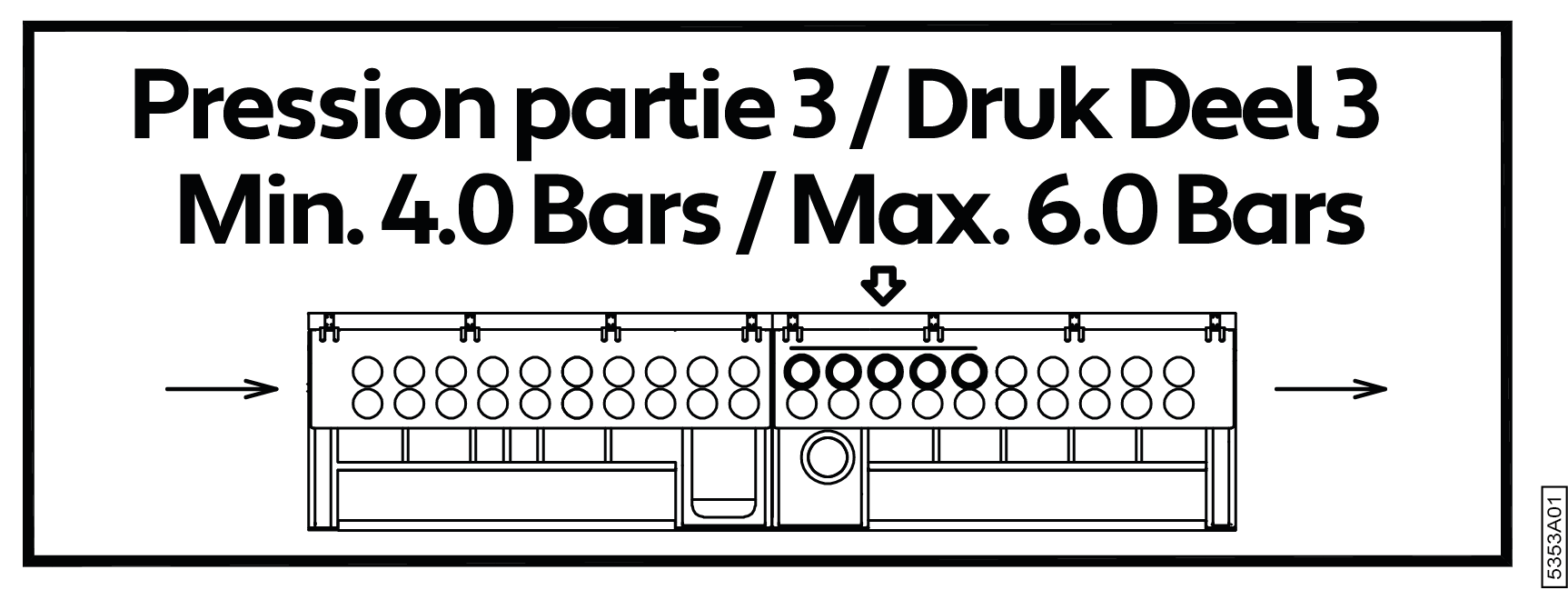

Figure 7. Autocollant d’instructions de travail
8 Régulateur de pression de la partie 4 (rouleaux broyeurs du vérin inférieur) :
  • Sens anti-horaire = davantage de pression en cas de lin épais
  • Sens horaire = moins de pression pour une moindre consommation d’air comprimé

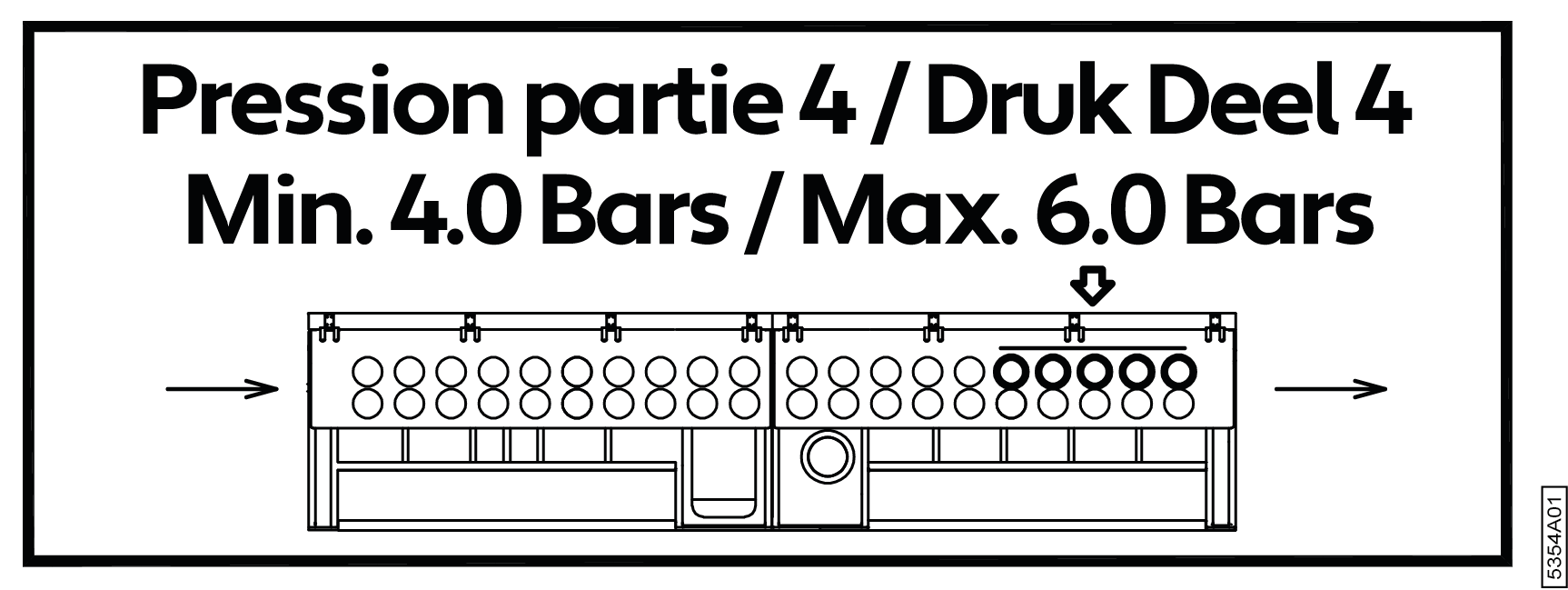

Figure 8. Autocollant d’instructions de travail
