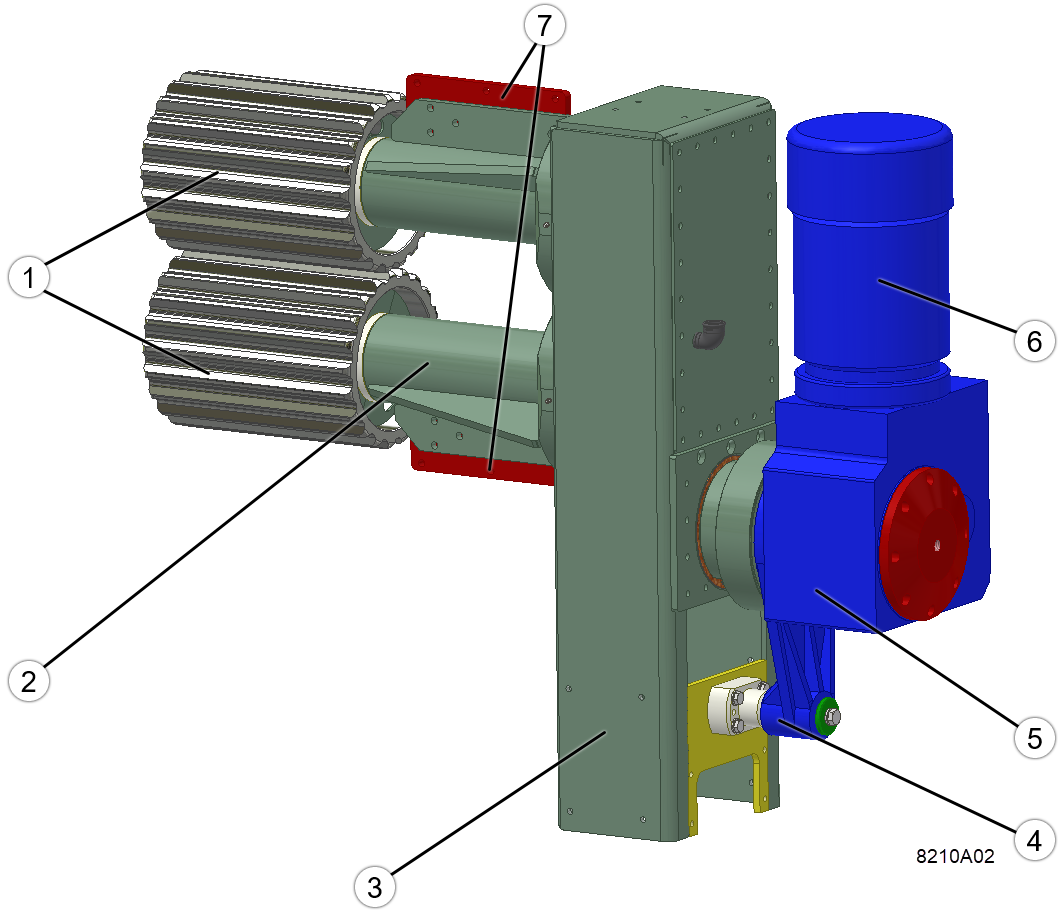

| 1 |
Rouleaux broyeurs |
Il s’agit de deux rouleaux rainurés entraînés par des engrenages. Le lin se retrouve entre les rouleaux broyeurs. Si des pierres sont présentes dans le lin, les rouleaux broyeurs les désagrégeront. |
| 2 |
Support du rouleau broyeur |
Le support du rouleau broyeur raccorde l’engrenage aux rouleaux broyeurs. |
| 3 |
Engrenage |
L’engrenage est composé de pignons qui veillent à ce que les deux rouleaux broyeurs tournent dans le bon sens et à la bonne vitesse. L’engrenage est entraîné par le réducteur du moteur électrique. |
| 4 |
Bras de réaction |
Fixation du réducteur à l’engrenage à l’aide d’un boulon de support. |
| 5 |
Réducteur |
Transforme le régime moteur du moteur électrique en régime souhaité. |
| 6 |
Moteur électrique |
Le moteur électrique assure l’entraînement des 2 rouleaux broyeurs via le réducteur et l’engrenage. |
| 7 |
Plaques de montage |
Le support du rouleau broyeur est raccordé à la machine via ces plaques de montage. |
