Zone de dépôt

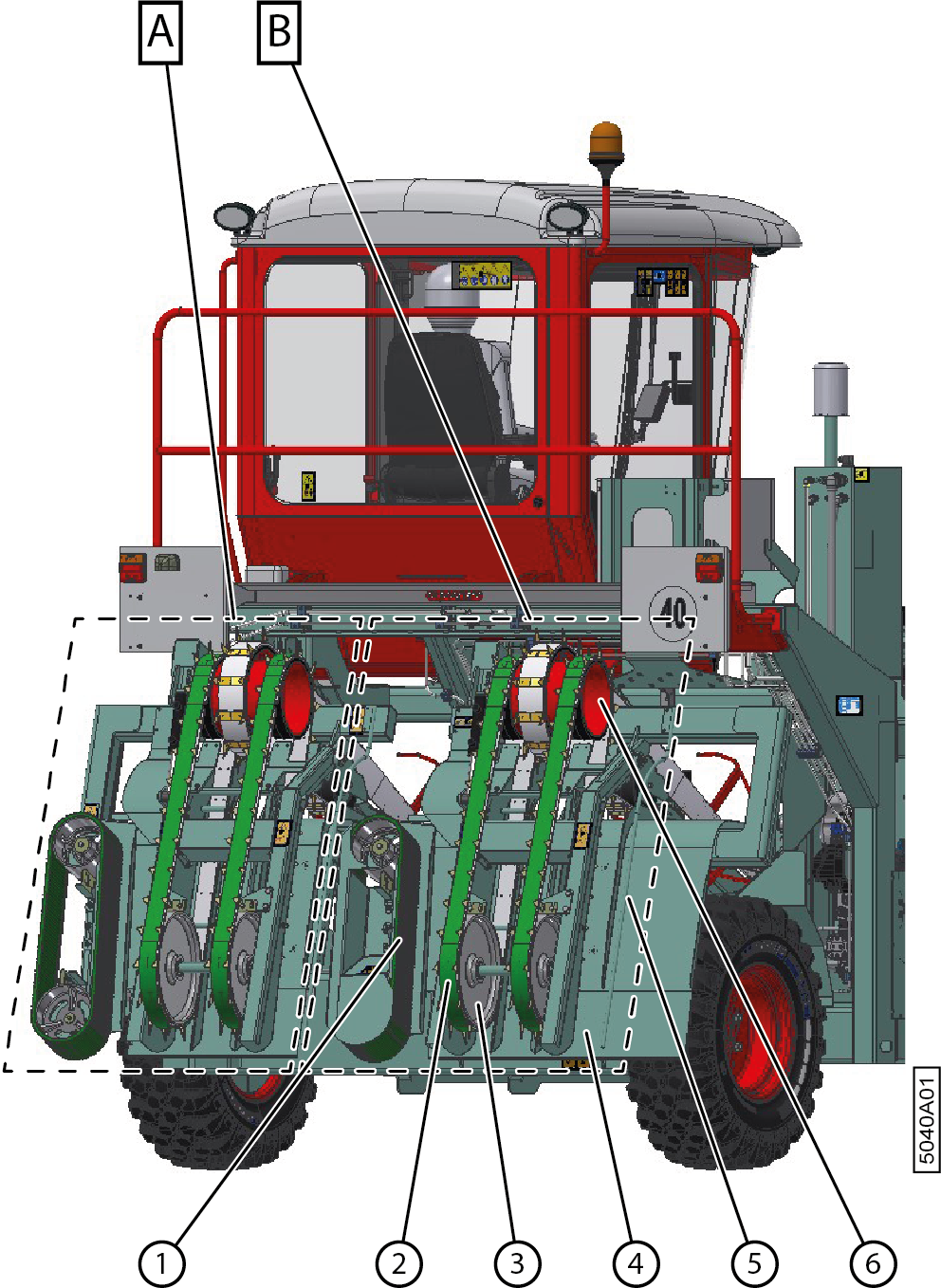

La partie déposée gauche [A] peut être déplacée horizontalement, en fonction de la distance entre les andains à déposer. La partie déposée droite [B] a une position fixe sur la machine.
La distance entre les courroies d’alignement coté pied (1) détermine la distance entre les andains. La roue motrice (6) entraîne la courroie de transport de chaque pick-up, ainsi que les deux courroies déposées (2). La roue de guidage, comme la roue motrice, est équipée de racleurs en bas.
Le lin est amené au sol entre la plaque de guidage (4) et les profils de guidage (5). En cas de congestion, la distance entre la plaque de guidage et les roues de guidage peut être augmentée.
| N° | Description | Plus d’informations |
|---|---|---|
| 1 | Courroie d’alignement côté pied | Veille à ce que le pied du lin soit correctement aligné |
| 2 | Courroie déposée | Dépose le lin sur le champ. |
| 3 | Roue de guidage | Cette roue n’est pas entraînée et fonctionne avec les courroies déposées. |
| 4 | Profil de guidage | Ce profil guide le lin vers le champ. |
| 5 | Plaque de guidage | Cette plaque guide le lin vers le champ. |
| 6 | Roue motrice | Cette roue est entraînée par un moteur hydraulique et assure l’entraînement des courroies déposées. |
