Régler le racleur

La machine dispose des racleurs suivants :

Figure 1. Emplacement des racleurs
N° Type Maintient la surface propre de :
1 Racleur en métal Tambour de pick-up
2 Racleur en métal Roue de guidage de la courroie de transport
3 Racleur en métal Roue motrice de la courroie de transport
4 Racleur en plastique Roues motrices des courroies déposées
5 Racleur en métal Roues de guidage des courroies déposées
6 Racleur en métal Tambours des courroies d’alignement coté pied
  1. Désactivez la machine en toute sécurité.
  2. Assurez-vous que le racleur est en bon état.
    SituationPlus d’informations
    Racleur en plastique usé Tournez-le à 180° pour utiliser à nouveau l’autre côté avant d’installer un nouveau racleur en plastique.
    Racleur en métal usé Réaffûtez la surface métallique pour qu’elle soit à nouveau parallèle à la surface à nettoyer.
    Racleur en bon état Voir l’étape suivante.
  3. Réglez le racleur.
    TypePlus d’informations
    Racleur en plastique
    1. Dévissez les boulons (8).
    2. Placez le racleur (9) contre la roue (7).
    Racleur en métal
    1. Dévissez les boulons (11).
    2. Placez le racleur (12) à environ 2 millimètres de la roue (10) ou du tambour.

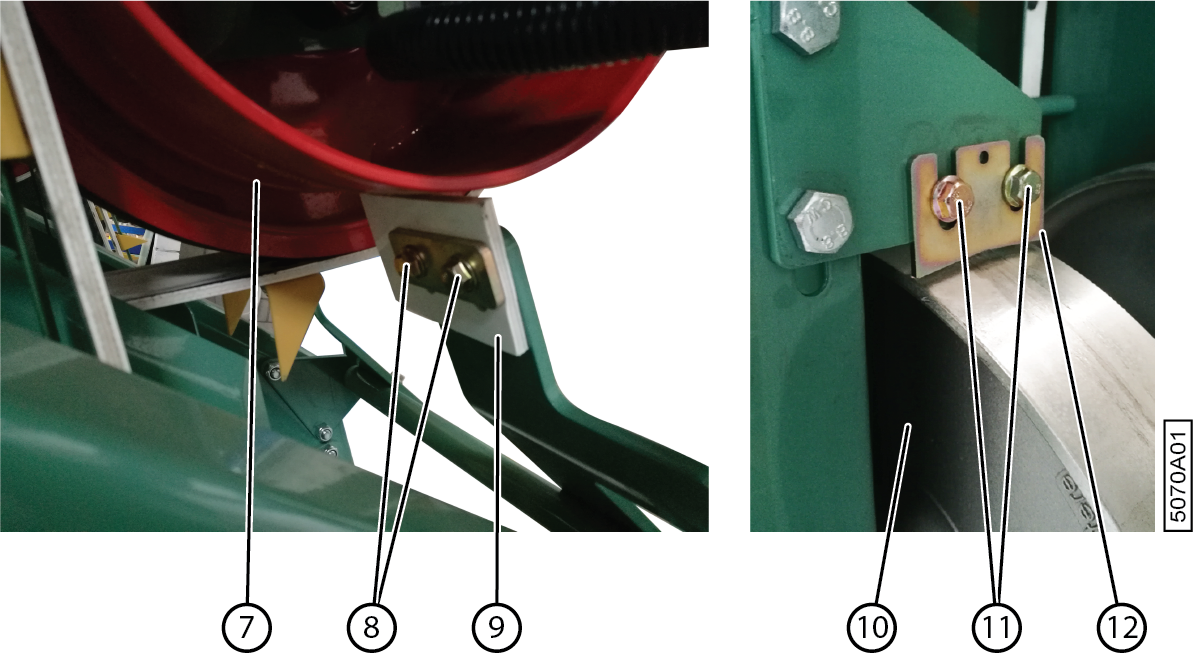

    Figure 2. Régler les racleurs
  4. Resserrez les boulons.
