Enceinte du moteur

L’enceinte du moteur se trouve du côté droit de la cabine. L’enceinte du moteur est protégée par 2 portes. Une porte de protection supplémentaire est prévue à l’avant afin de permettre le nettoyage des radiateurs du moteur.

Moteur utilisé :

Type de moteur Numéro de série
TCD 3.6 75 kW avec compresseur de clim installé par dessus DRAHY.09 001 jusqu’à DRAHY.14 061 inclus
TCD 3.6 75 kW avec compresseur de clim DRAHY.14.062 jusqu’à DRAHY.18.231 inclus
TCD 3.6 80 kW avec compresseur de clim DRAHY.18.232 jusqu’à DRAHY.20.335 inclus
TCD 3.6 80 kW avec compresseur de climatisation, SCR et FAP À partir de DRAHY.20.336

4 pompes hydrauliques sont associées au moteur (5).

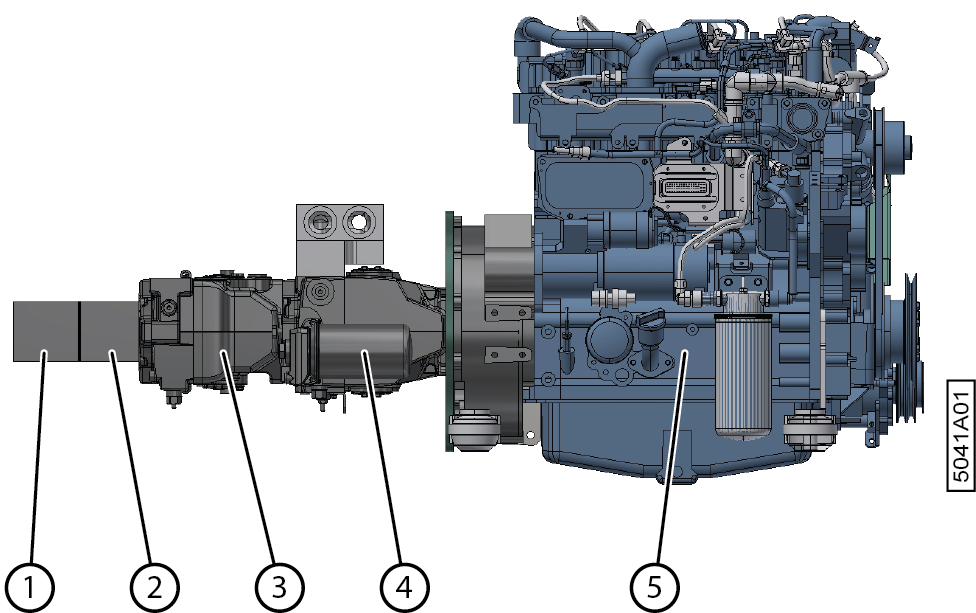

Figure 1. Moteur + pompes hydrauliques
N° Fonction
1 Direction assistée.
2 Déplacement des éléments de travail. Déplacer le pick-up de haut en bas. Déplacer le pick-up gauche vers l’extérieur ou vers l’intérieur. Ouvrir et fermer la partie déposée. Faire tourner le ventilateur des radiateurs de refroidissement.
3 Pompe de récolte. Fonctions de travail : faire tourner le tambour de pick-up, les courroies de transport et les courroies déposées.
4 Pompe d’avancement. Fonctions de conduite : entraîner les roues.
5 Moteur
